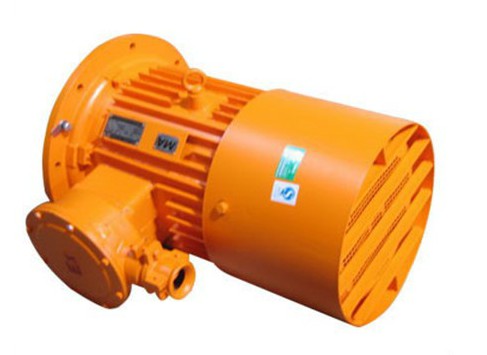

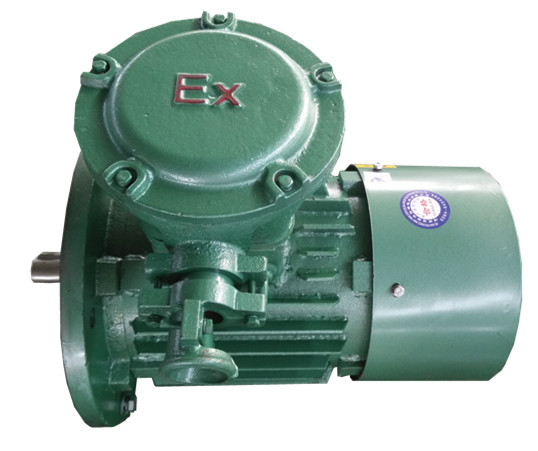

輸送機防爆電機主要用于煤礦井下的皮帶輸送機，刮板輸送機等配套用電機，機座由鋼板焊接成形,風罩,接線盒,絕緣結構采取加強措施,防止碎石墜落砸傷電機，已適應煤礦井下的復雜環境。防爆性能符合GB3836.1《爆炸性環境用防爆電氣設備 通用要求》和GB3836.2《爆炸性環境用防爆電氣設備隔爆性電氣設備d》的規定，適用于煤礦井下具有可燃性氣體或煤塵與空氣形成爆炸性氣體環境的場所，防爆標志為ExdI Mb。
輸送機常用型號有(DSB)YBS-4-4,為4極4kw。
(DSB)YBS-22-4,為4極22kw。
(DSB)YBS-30-4,為4極30kw。
(DSB)YBS-40-4,為4極40kw。
(DSB)YBS-55-4,為4極55kw。
(DSB)YBS-75-4,為4極75kw。
(DSB)YBS-90-4,為4極90kw
額定電壓：380v/660v、660v/1140v
額定頻率：50HZ
功率范圍：4-125kw
防護等級：IP44(接線盒IP55)
絕緣等級：F級

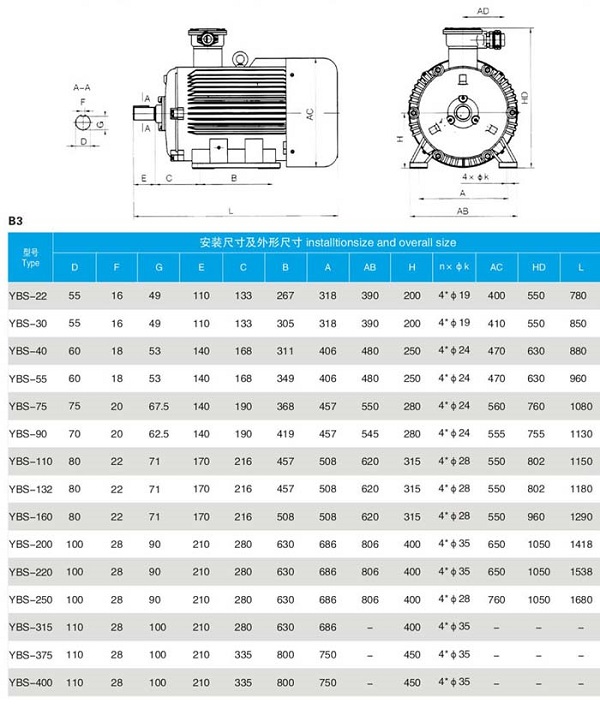

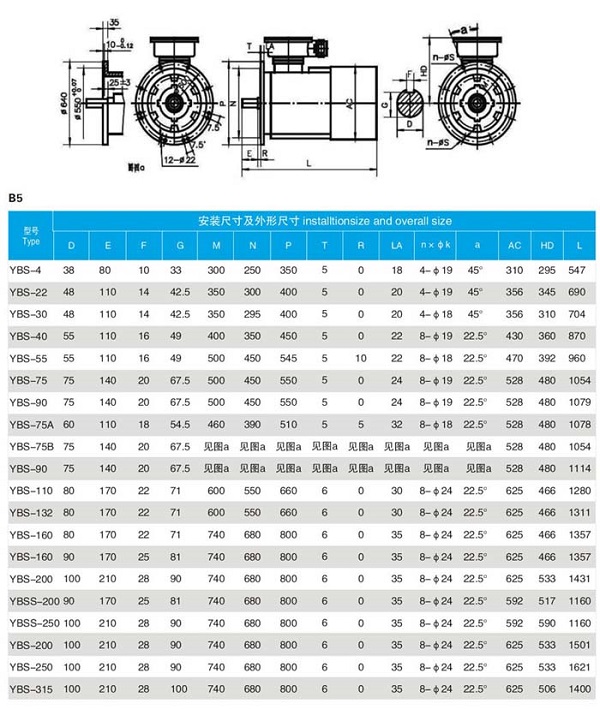

安裝形式：IMB3、IMB5、IMB10等
本系列電動機的接線盒位于電動機頂部，可4個方向進線，適用于橡套電纜（或塑料電纜）和鋼管布線兩種結構，接線盒可分別制成3個或6個接線端子，內設一個接地端子，并按其規格分別制成一個（M8及以下）或二個（M10及以上）的出線口。
|
型號 |
極數 |
額定 |
額定 |
額定電流(A) |
額定頻率(Hz) |
接法 |
絕緣等級 |
工作定額 |
防護等級 |
|
|
YBS |
15 |
4 |
15 |
380/660 |
30.3/17.4 |
50 |
△/Y |
F |
SI |
IP55 |
|
17 |
4 |
17 |
380/660 |
33.7/19.4 |
50 |
△/Y |
F |
SI |
IP55 |
|
|
18.5 |
4 |
18.5 |
380/660 |
36.7/21.2 |
50 |
△/Y |
F |
SI |
IP55 |
|
|
22 |
4 |
22 |
380/660 |
43.4/25 |
50 |
△/Y |
F |
SI |
IP55 |
|
|
30 |
4 |
30 |
380/660 |
58.1/33.8 |
50 |
△/Y |
F |
SI |
IP55 |
|
|
40 |
4 |
40 |
380/660 |
76.3/44 |
50 |
△/Y |
F |
SI |
IP55 |
|
|
55 |
4 |
55 |
380/660 |
103.3/59.6 |
50 |
△/Y |
F |
SI |
IP55 |
|
