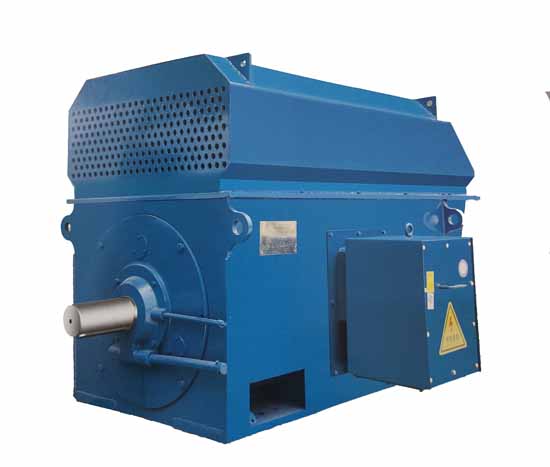

YTM、YHP、YMPS磨煤機用高壓電動機
磨煤機用高壓三相異步電動機概述
YTM、YHP、YMPS系列（H400-630)磨煤機用高壓三相異步電動機的功率等級、電氣特性和安裝尺寸均符合國家標準Gb755《旋轉電機定額和性能》和國際電工委員會IEC34-1《旋轉電機定額和性能》和機械行業標準JB/T7128-93等。其中YTM系列為筒式磨煤機用系列，YHP是碗式HP磨煤機用籠型異步電動機，YMPS是碗式MPS磨煤機用籠型異步電動機。經實驗證明，本系列電動機普遍具有節能、低噪音、振動小、質量可靠、安裝維護方便等特點。
磨煤機用高壓三相異步電動機用途
本系列電機可用于電站、礦山、冶金低速（筒式）及中速（碗式）磨煤機，也可用于拖動特性相似的其他機械配套電機。
磨煤機用高壓三相異步電動機用途結構和特點
本系列電機采用國際上流行的箱式結料，工藝性能高，拆下防護罩(或冷卻器)后即可觀察及觸及電機內部，便于電機的安裝、維護。接線盒結構緊湊，防護等級高，在接線端子連接可靠的同時，接線方式靈活，可多方位接線。電機轉子普遍采用鑄鋁轉子，無銅條轉子斷條現象，運行可靠；定子采用外壓裝結構，F級絕緣材料和防暈材料及真空浸漬處理使電機具有優良可靠的絕緣性能和防潮、抗沖擊能力。軸承選用依據電動機功率及轉速而定，基本形式的防護等級為IP54。其中采用滾動軸承結構的電機有不停機加油和排油裝置，提高點擊運行效率。

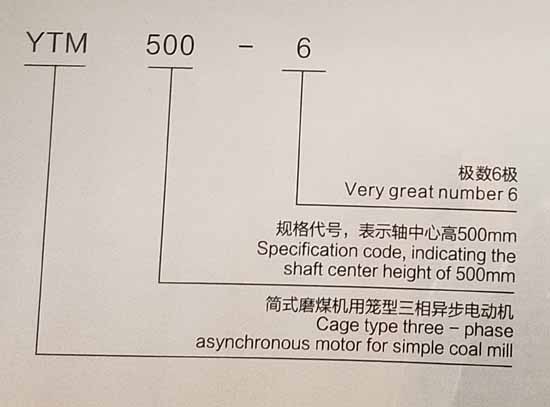

磨煤機用高壓三相異步電動機型號意義
安裝形式 標準電
機的安裝方式IMB3（臥式帶底腳），符合GB997和IEC37-7（電機結構及安裝形式代號）的規定。
防護等級 本系列電機外殼防護等級為 IP54、IP55
冷卻方式 本系列電機冷卻方式為標準電機的冷卻方式IC611
工作制 連續工作制（S1）
額定電壓 6KV、3KV、10KV，亦可按照客戶需求生產6.6KV等多種規格電動機
額定電壓 50HZ
磨煤機用高壓三相異步電動機使用條件與工作方式
海拔不超過1000m；
環境空氣溫度范圍最高不超過40℃，滾動軸承電機最低環境溫度不低于-15℃，滑動軸承電機不低于5℃；
電機運行時，允許軸承電機電壓偏差±5%
額定功率為50Hz，允許電源頻率偏差±1%
對于空水系列電動機，冷卻入口處冷卻水的溫度不超過33攝氏度，最低位五攝氏度。

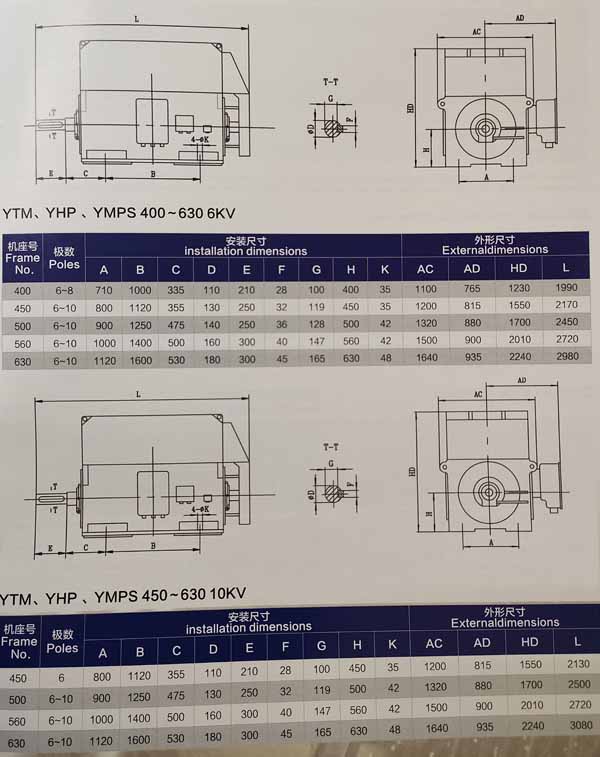

磨煤機用高壓三相異步電動機外形及安裝尺寸
