現在B2—355低壓隔爆三相異步電動機市場需求比較大，隨著YB2—355低壓隔爆三相異步電動機生產量穩步提升，用戶便對更大功率的YB2—355電機提出需求，亦即YB2—355加大功率電機。根據采取技術措施與加大功率的不同可分為提升l檔、提升2檔以至提升3檔。如今YB2—355提升2檔功率電機在有的廠家已經完成了試制，提升1～2檔功率電機隨之成為正常產品，女口YB2—355—2 355 kW，YB2—355—4 355／400 kW，YB2—355—6 280／315 kW 等。同時，用戶也不斷有提升3檔功率電機的需求，如YB2—355—8 280 kW 等。但目前在傳統YB2—355基礎上提升3檔尚未付諸于實施，最終能否實現提升3檔，將看今后市場的需求以及后續試制的結果。表1是已完成的YB2—355提升2檔功率電機的初次試制情況。
以上均為正常離心鑄鋁的情形，可以看出基本符合F級絕緣B級考核的要求，隨后對設計與工藝進行進一步優化與改進，做到完全符合B級考核要求是沒有問題的。可以設想，在實現提升2檔功率的基礎上再進一步，實現提升3檔的跨越也是有可能的。YB2—355實現提升3檔功率后型譜安排如表2所示。

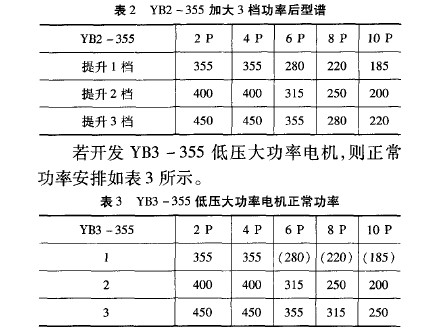

表2 YB2～355加大3檔功率后型譜
YB2—355 2 P 4 P 6 P 8 P 1O P
提升1檔 355 355 280 220 185
提升2檔 400 400 315 250 200
提升3檔 450 450 355 280 22O
若開發YB3—355低壓大功率電機，則正常功率安排如表3所示。
表3 YB3—355低壓大功率電機正常功率
YB3—355 2 P 4 P 6 P 8 P 1O P
1 355 355 (280) (220) (185)
2 400 4o0 315 250 200
3 450 450 355 315 25O
可以看出，到目前為止，還沒有低壓大功率YB3—355電機推出，但YB2—355提升3檔功率與YB3—355正常功率非常吻合，功率上替代是沒有問題的。加大功率推出前，用戶需求較大功率電機則要在YB2—400實現或在YB3—355完成。
實際上，在技術可行的前提下，無論是電機制造廠還是用戶都更容易接受YB2—355提升功
率。主要原因如下：
(1)YB2—355提升功率在提升1～2檔都是基于YB2—355的正常設計加以簡單改變，工藝方式不變，工裝模具不變，生產成本與生產周期都沒有多大改變，因此價格可以有較大的彈性空間。
(2)無論YB3—355還是YB2—400，都完全是全新的設計，有較大的定轉子沖片與較長的定轉子鐵心。因此電機耗材增加，需要投入全新的工裝模具制作，設備加工能力也要較YB2—355有所增強，因此能力較弱的企業還需要全新投入改造或者考慮外協加工或者半成品采購。為此，YB3—355電機生產成本將大大增加，促使價格居高不下，生產周期也將大大拉長，這是生產廠家和用戶難以接受的。同樣的原因，YB2—355加大功率電機也優于對應功率的YB2—400電機。相比之下，開發YB3—355與YB2—400還要面臨更為復雜的問題。實際上，自從YB2—355加大功率電機推出后，用戶就無須采購YB3—355低壓大功率電機或者YB2—400電機了。
一、加大功率的關鍵技術因素
YB2—355三相異步電動機能否實現加大功率以及實現加大功率的最大限度，主要取決于幾個方面的技術因素：首先是現有軸伸能否加大到滿足強度要求的尺寸；其次是已經選定的軸承壽命能否滿足加大功率的要求；最后就是電機溫升考核標準的確定，標準決定了YB2—355加大功率的最大限度。制訂標準應以保證電機質量為前提，不能降低對電機溫升的考核標準來實現加大功率的目的。
1．1 關于軸伸強度的考核
隨著電機功率的增大，對軸伸強度的要求也隨之增加，也就是說YB2—3,55加大功率電機軸伸的最終尺寸一定要對應于加大功率的最大限度。根據加大功率型譜安排，這里按提升3檔來考慮并校核。根據加大功率型譜，可有YB2—355— 2 450 kW ．Tm = 9 550 × P／n =9 550 x 450／3 000=1 432．5 N·in，而根據GB／T4772，+85軸伸直徑在s1工作制下允許傳遞的最大轉矩為1 600 N·ITI>1 432．5 N·m，也就是說YB2—355— 2提升3檔功率電機軸伸直徑尺寸選擇+85是較為合適的，預留出了一定的裕度。同樣可以推出YB2—355—4—10提升3檔功率，軸伸直徑尺寸以不小于61o5為合適。而最終能否實現685與+1o5尺寸，關鍵還要看YB2—355三相異步電動機軸承的選型。據查閱，在不改變YB2—355現有軸承結構前提下，提升功率電機軸伸2 P不大于+90，4～10 P不大于巾ll0均是較為合適的。也就是說YB2—355均可以通過直接加大軸伸尺寸滿足提升2～3檔功率的強度要求。
