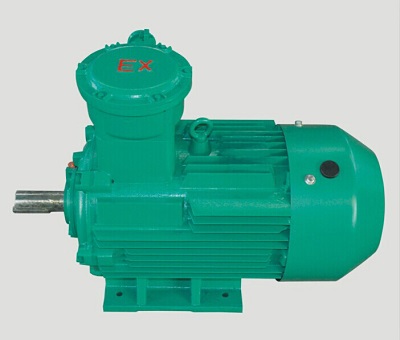

YBX3防爆電機是南洋防爆電機有限公司開發的節能防爆電機型號。YBX3防爆電機結構主要有定子、轉子、接線盒、風扇、軸承等等組成，下面詳細介紹下YBX3防爆電機結構說明。

YBX3防爆電機結構說明

定子：定子沖片采用高磁導率、低損耗、優質冷軋硅鋼片；帶繞組的定子鐵芯由真空壓力浸漬而成，繞組和絕緣具有良好的電氣、機械、防潮性能和熱穩定性。

電機絕緣等級為F，但溫升極限按B級溫升裕度大，使用壽命長。

轉子：轉子沖片也采用高磁導率、低損耗、高質量的冷軋硅鋼片。鑄鋁轉子采用熱套技術固定在軸上，加工轉子時采取各種有效的降耗措施。轉子經動平衡校正后，電機運行平穩，振動小。

接線盒：具有優異的防爆性能，盒內有大空腔，便于接線。接線方式分為橡套電纜和鋼管接線，使一個接線口或兩個接線口。接線盒的空腔與機座的主空腔之間為螺紋防爆結構。接線盒位于電機的頂部，可以前后左右接線。

框架采用縱橫平行的散熱片結構，美觀大方，散熱好。

風扇：電機采用靜電塑料風扇，葉片大，外徑小，便于降低噪音和耗風。

風罩：風罩為鋼板結構，在防止一定尺寸的異物進入的前提下，可以獲得最大的通風面積。因此，風道通暢，外觀美觀，剛性好。

軸承：機座軸承采用兩面帶密封圈的全封閉軸承，使用維護方便，嚴格控制軸承裝配及各部件加工公差，有效地抑制了電動機運行時的振動和噪聲。

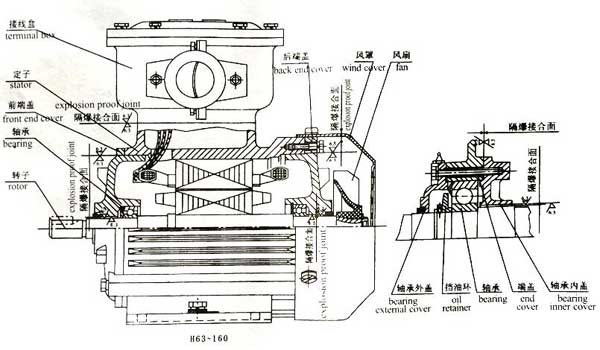

防爆電機結構圖

YBX3防爆電機結構安裝方式

YBX3防爆電機的安裝方式主要有5 種基本結構型式：B3—機座帶底腳、端蓋無凸緣；B5—機座不帶底腳、端蓋有凸緣；B35—機座帶底腳、端蓋有凸緣；B14—機座不帶底腳、端蓋有小凸緣；B34—機座帶底腳、端蓋有小凸緣。本系列電動機在上述5 種基本結構上，可派生15 種常用結構及安裝型式。

YBX3防爆電機安裝方式表

防爆電機和普通電機結構對比

防爆電機和普通電機結構相比，防爆電機接線盒與機殼內部是嚴密隔離的。為了防止一旦電機內部產生“爆炸”形成的壓力將機殼炸開，所用的機座和端蓋、接線盒等所用材料強度要高，厚度尺寸要大。普通電機結構沒有上述特點，也是防爆電機和普通電機結構區別的主要方面。
