防爆電動機結構上由有效部分(定子、轉子、繞組），機械部分（防爆外殼）冷卻系統與接線盒組成。

防爆電動機的有效部分與通用電動機類似。機械部分包括冷卻系統和接線盒等，防爆電動機均有自己的特點。

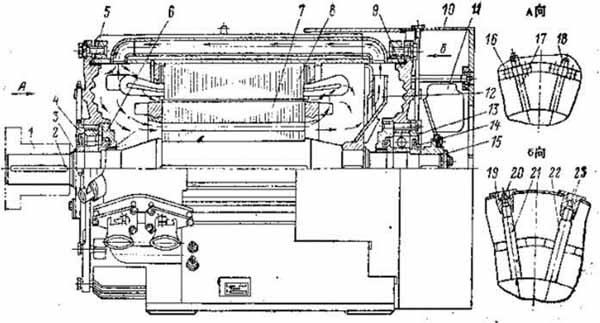

圖1為防爆異步電動機的剖面圖。

1一離合器.2—槽子，3 —彈簧圈 4、6、13—軸承壓蓋  5, 9— 軸承端蓋；7—轉子；8一定子   10一罩殼；11一風扇；12—內部風扇，14一油封圈,15- 壓緊墊圈   16 —卡釘,  17, 21—軸承殼內注油管，18、22—軸承溫度測定管；19一螺帽 20—油眼 23一螺栓

電動機而防爆外殼由機體、帶防爆連接面的端蓋和壓蓋組成。

外殼和緊固件以規定壓力進行水壓試驗時，應能保持無滲漏并不產生永久變形，該壓力等于在標準條件下點燃爆炸性混合物而產生之實際壓力的一倍半，但不小于3公斤/厘米²。同樣，最大功率短路電弧在殼內引燃大氣下的爆炸氣體混合物時，連接外殼零件的緊固件，也應保持完好和不產生永久變形。

外殼轉動部分與固定部分的連接處均應按防爆要求處理。

整個通風系統包括電機內從外部吹風的風扇，風扇罩和機座與端蓋外面的冷卻部件。當內部有冷卻空氣回路，內部風扇可起冷卻作用。

接線盒應為防爆結構，在它里面有和定子繞組相聯的動力接線柱，也有操作回路與保護回路的接線柱。接線柱經過符合防爆要求的特種絕緣子和電動機內腔相連接。接到電源線路的電纜通過特殊的密封裝置接到接線盒內。
