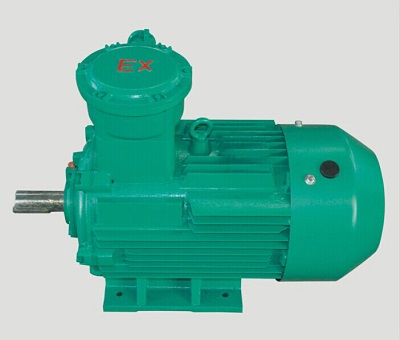

隔爆型電機的防爆原理是：將電機的帶電部件放在特制的外殼內，該外殼具有將殼內電氣部件產生的火花和電弧與殼外爆炸性混合物隔離開的作用，并能承受進入殼內的爆炸性混合物被殼內電氣設備的火花、電弧引爆時所產生的爆炸壓力，而外殼不被破壞；同時能防止殼內爆炸生成物向殼外爆炸性混合物傳爆，不會引起殼外爆炸性混合物燃燒和爆炸。這種特殊的外殼叫“隔爆外殼”。具有隔爆外殼的電機稱為“隔爆型電機”。隔爆型電機的標志為“d”，為了實現隔爆外殼耐爆和隔爆性能，對隔爆外殼的形狀、材質、容積、結構等均有特殊的要求。

防爆電機安裝方法和步驟

一般中小型大都安裝在機械設備的固定底座上。無固定底座的，一定要安裝在混凝土座墩上。安裝方法按下列步驟進行：

(1)建造座墩。座墩的形式如圖1所示。座墩高出地面一般不應低于150mm，具體高度要按電動機的規格、傳動方式和安裝條件等決定。b和l應按電動機底座尺寸決定，但四周要放出150mm的裕度，以保證埋設的地腳螺栓有足夠的強度。

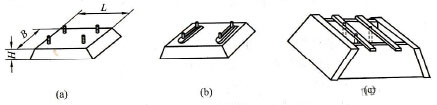

圖1電動機的安裝座墩及座墩澆注模板

(a)直接安裝墩；(b)槽軌安裝墩；(c)座墩澆注模板

圖1 (b)所示的槽軌安裝墩是在直接安裝墩的地腳螺栓上安裝槽軌，然后再把電動機安裝在槽軌上。這種結構便于在更換電動機時進行安裝調整。

澆注混凝土座墩前，先挖好基坑，并夯實坑基，防止基礎下沉。然后用石塊鋪平，用水淋透，再將圖1 (c)所示的座墩模板放在上面，并埋進地腳螺栓。在澆注混凝土?xí)r，要保持地腳螺栓的尺寸位置不變和上下垂直，以保持與電動機底座螺孔的尺寸一致。澆注時要用鐵釬搗固。混凝土澆好后，蓋上草袋并常澆水，養護5～7天后，可拆除模板，再養護15天后，才能安裝電動機。

(2)制作地腳螺栓。為保證地腳螺栓埋設牢固，用來做地腳螺栓的六角頭一端要做成人字形開口，如圖2所示。埋入長度一般是螺栓直徑的10倍左右，人字形開口長度是埋入長度的一半左右。

圖2地腳螺栓的埋設

(3)電動機與座墩的安裝方法。安裝時須在電動機與座墩間墊一層質地堅韌的木板或硬橡皮等防振物；四個緊固螺栓上都要套彈簧墊圈；擰緊螺母時要按對角線依次逐步擰緊，且每個螺母要擰得一樣緊。

(4)導線敷設。操作開關到電動機之間的連接導線要穿管（管口要套上木圈）加以保護。機床設備上，一般都有固定在床身上的電線管，活動部分用軟管連接。這段導線一般分成兩段，一段從控制箱（板）到操作開關，另一段從控制箱（板）到電動機。通常在控制箱（板）內設有接線樁供導線連接用。

如果控制設備和電動機不是配套產品，這段導線的走線形式有兩種：一種是從地下埋管（用厚壁管）通過；另一種是用明管線路，沿建筑面敷設到電動機。前一種應用較多。

(5)校正電動機。在電動機安裝結束前必須進行水平校正，一般用水平儀放在轉軸上進行，并用0.5～5mm厚的鋼片墊在機座下，來調整電動機的水平。
