防爆電機是一種可以在易燃易爆場所使用的一種電機，運行時不產生電火花。防爆電機主要用于煤礦、石油天然氣、石油化工和化學工業。防爆電機的接線方法有兩種，一種是星形接法，一種是三角接法。

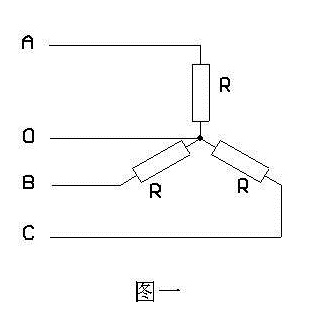

1、星形接法

 把電機三相線圈的3個末端連接在一起作為公共端，由3個首端引出3條火線的連接。原理圖如下：

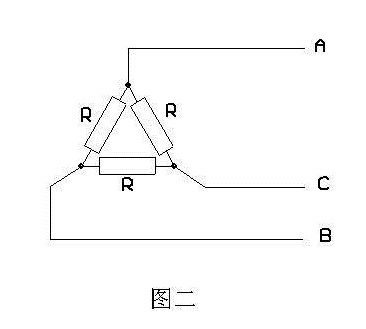

2、三角形接法

把電機三相線圈的每一相的繞組的始端依次相接的連接。原理圖如下：

 防爆電機接線時的注意事項

1、接線盒裝好后檢查電氣間隙和爬電距離：380/660V最小電氣間隙10mm，爬電距離最小為18mm。1140V最小電氣間隙18mm，爬電距離最小為30mm。

2、接線盒的進線處是通過壓緊橡膠圈密封的，這種結構的弱點是橡膠圈的老化，彈性失效，使電纜和橡膠圈的配合不一致。

3、對于雙出線口的接線盒，不用的出線口應有厚度不小于2mm的金屬封片堵上，金屬封片的外徑與進出線裝置出線孔內徑尺寸應相近，以保證壓盤或壓緊螺母均勻地壓緊密封圈，達到可靠密封。

上面就是南洋防爆電機給大家介紹的防爆電機接線圖解，學會上面圖解的方法，分分鐘學會防爆電機接線。
