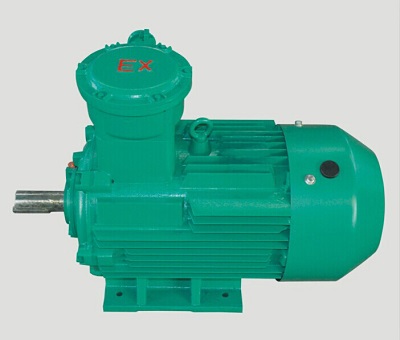

防爆電機電纜連接方法與所有電機相同。連接方式主要有兩種，主要是三角形連接和星形連接。防爆電機接線后，一定要檢查連接的線路接口，防止線路開路。

防爆電機電纜連接方法

1、防爆電機的接線必須在專用接線盒內，接線盒還必須配備防爆電機專用附件，如橡膠密封圈、JBQ型發動機引出線等。

2、防爆電機一般為三相交流電機。連接三相交流電機時，三個繞組，3個頭，3個尾，6個端子分別標有U1.V1.W1，U2.V2.W2，有三角形接法和星形接法。形式接線有兩種接線方式，嚴格按銘牌接線。

（1）防爆電機的接線方式有兩種，一種是星形接法，一種是三角形接法。

（2）星形接法：將防爆電機三相線圈的三端連接為公共端，從三個主端引出三根火線。星形接法，U1V1W1分別接三相交流電源，U2V2W2相互接。

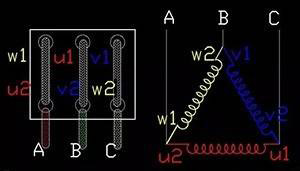

（3）三角形接法：將防爆電機三相繞組各相繞組的引出端依次連接。 Delta、U1W2、V1U2、W2V分別接三相交流電源。

防爆電機接線時的注意事項

1、接線盒安裝后，檢查電氣間隙和爬電距離：380/660V的最小電氣間隙為10mm，最小爬電距離為18mm。 1140V 的最小電氣間隙為 18mm，最小爬電距離為 30mm。

2、接線盒的入口通過壓膠圈密封。這種結構的弱點是膠圈老化，彈性失效，使電纜與膠圈不一致。

3、對于雙出線接線盒，未使用的出線口應用厚度不小于2mm的金屬密封片封堵。擰緊的螺母均勻地壓緊密封圈，實現可靠的密封。

造成防爆電機各種故障的主要原因之一是絕緣受潮。例如：在某煤礦，日產1000多噸的刮板輸送帶電機，由于電機腔內有水分，導致定子繞組絕緣電阻下降。

因此，具有封閉結構的電氣設備在許多情況下不足以保護其免受不利氣候因素的影響。因此，電氣設備外殼中必須有一些特殊的裝置，以保證天氣條件的改善。這應該包括一個濕度控制裝置，它可以降低外殼中空氣的相對濕度和濕度，去除外殼中偶爾出現的水分，并防止水分通過軸承和密封件。
