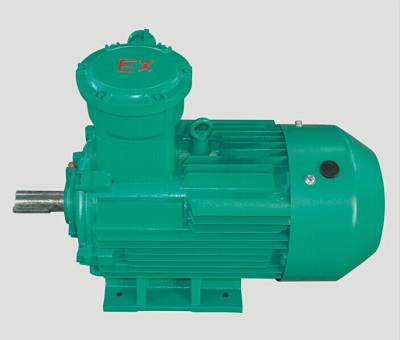

防爆電機的尺寸主要代表防爆電機的外觀尺寸。防爆電機尺寸大小會影響到電動機的安裝尺寸。那么防爆電機的尺寸大小怎么看呢？

防爆電機外形尺寸包含的尺寸代號及說明

1、防爆電機外形尺寸表中代表防爆電機具體外形尺寸的常用代號主要有AB、AC、AD、HD、L等；

（1）防爆電機尺寸表中的AB表示防爆電機腳兩端最寬處；

（2）防爆電機尺寸表中的AC表示防爆電機的最大外徑，即防爆電機的寬度；

（3）防爆電機尺寸表中的AD表示防爆電機接線盒端部到防爆電機中心線的距離；

（4）防爆電機尺寸表中的HD是指從防爆電機地腳到防爆電機頂部的高度；

（5）防爆電機尺寸表中的L表示從防爆電機軸端到風扇罩的尺寸，即防爆電機的長度；

2、一般來說，防爆電機的外形尺寸主要是上面提到的5。其實防爆電機的外形尺寸還有其他的尺寸代號。

例如，防爆電機的中心高度用H表示；

防爆電機的鍵槽寬度用F表示；

防爆電機安裝孔同心圓直徑為M；

防爆電機法蘭直徑用N表示；

防爆電機安裝孔直徑用S表示；

防爆電機的軸長用E表示；

防爆電機的軸徑用D表示；

防爆電機四個地腳孔的孔距分別用A、B表示；

防爆電機腳孔尺寸以K表示；

防爆電機法蘭的最大外徑用P表示；

防爆電機鍵槽深度用D-G表示；

四個防爆電機地腳孔的安裝位置以C表示；

相同功率的防爆電機具有相同的機座尺寸和極數，防爆電機底座的安裝尺寸相同。防爆電機的尺寸沒有國家標準。電機孔的數量和間距有統一的要求。即相同規格的防爆電機外形尺寸不同，其機座尺寸和孔距相同。
