大型防爆電機接線方法

發布日期:2023年11月10日 信息來源:http://www.imagecdn.cn 點擊數:

在防爆電機的安裝和維修過程中,正確的接線操作至關重要。加長連接線時,一些師傅由于未按標準操作,導致了電源線、主板電器元件、保險管燒壞以及通訊故障等問題。為了分享正確的接線方法,以下是一系列操作標準和注意事項:

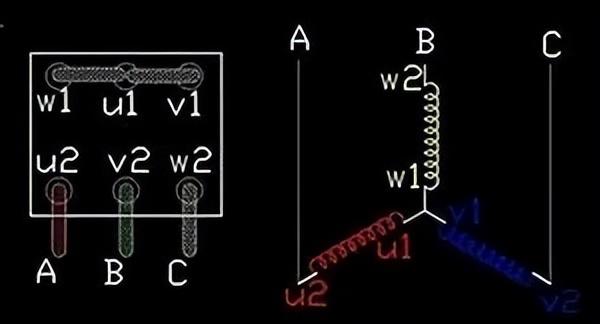

星型接法

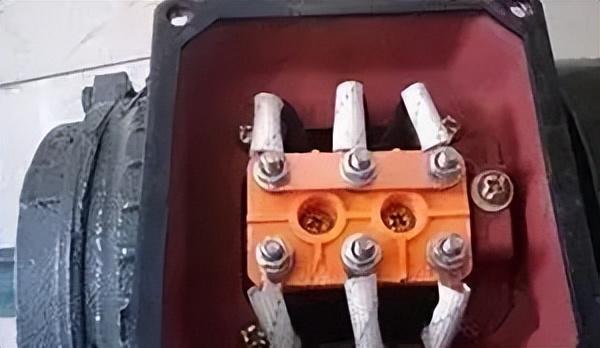

星型接法

原理:將電機三相線圈的三個末端連接在一起,形成公共端。由三個首端引出三條火線。

星型接法

注意事項:

確保連接牢固,避免因松動而導致故障。

檢查電機手冊,確認星型接法在特定情況下是否適用。

注意絕緣處理,防止短路和漏電。

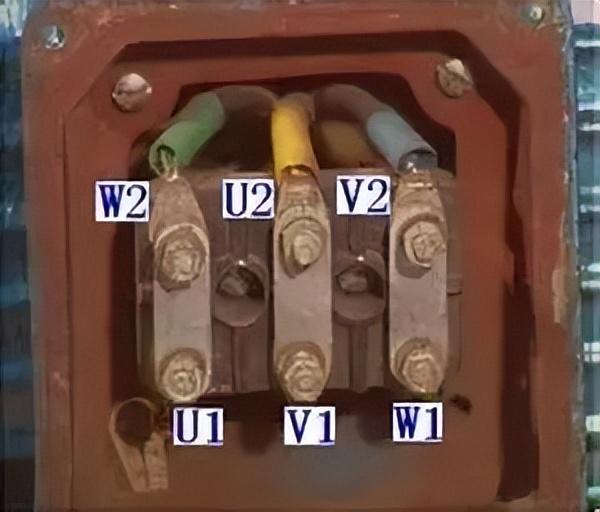

三角接線法

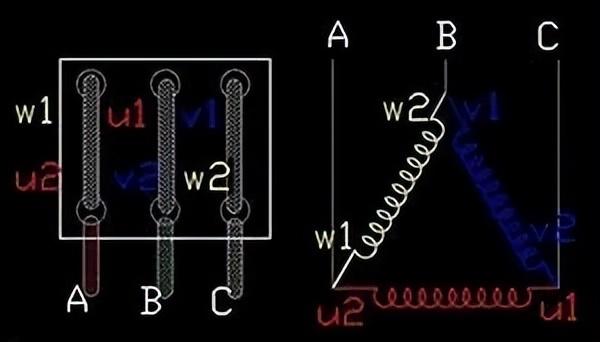

三角接線法

原理:將電機三相線圈的每一相的繞組的始端依次相接。

三角接線法

注意事項:

逐一連接每一相,確保正確連接,避免相序錯誤。

檢查電機規格,確認三角接法是否符合要求。

對接線端子進行適當?shù)慕^緣處理,確保安全可靠。

星形和三角形接法的電壓和電流區別

在三角接法下:

相電壓等于線電壓。

線電流等于相電流的根號3倍。

在星形接法下:

線電壓是相電壓的根號3倍。

線電流等于相電流。

注意事項:

在選擇接法時,根據電機和系統的要求確認最合適的方式。

仔細檢查接線前,確保所有參數匹配,并按照相關標準操作。

正確的接線方法不僅能防止設備損壞,還能確保電機的穩定運行。在進行接線操作時,請始終參考電機手冊、相關標準,并在有經驗的電氣工程師的指導下操作。
